Le Vision Encoder de Bambu Lab est un outil de calibration avancé qui optimise la précision des mouvements de votre imprimante série H2 à moins de 50 μm, en compensant les variations mécaniques naturelles ainsi que l'usure progressive des machines.
Associé aux fonctionnalités exclusives de Bambu Studio, comme la compensation automatique des contours de trous, il permet d'atteindre une qualité d'assemblage comparable au moulage par injection.
🔧 Fonctionnalités Clés
Mesure optique haute résolution
Grâce à une matrice de 10⁴ marqueurs de codage et à des mesures optiques d'une résolution de 5 μm, le Vision Encoder garantit une précision de mouvement inférieure à 50 μm, plus fine qu'un cheveu humain.
Compensation intelligente de l'usure
Le Vision Encoder s'adapte dans le temps en corrigeant le relâchement des courroies et l'usure mécanique, maintenant une précision optimale tout au long de la vie de votre machine.
Intégration Bambu Studio
La compensation automatique des contours de trous (Auto Hole-Contour Compensation), combinée à une chambre à température contrôlée et des paramètres de filament préconfigurés, offre une qualité proche du moulage par injection.
Des résultats mesurables, quelle que soit l'échelle
La précision de mouvement inférieure à 50 μm est indépendante de la distance parcourue, garantissant une exactitude constante quelle que soit la taille de l'impression. En réalité, plus l'objet est grand, plus la précision devient perceptible, ce qui en fait la solution idéale pour les prototypes architecturaux et les pièces fonctionnelles grandeur nature.
Le graphique ci-contre illustre la différence frappante entre les écarts de positionnement avant calibration (courbe violette, écart croissant avec la distance) et après calibration avec le Vision Encoder (courbe verte, écart quasi nul sur toute la plage de déplacement).
Calibration rapide, précision durable
Placez, calibrez et lancez vos impressions. En seulement 5 minutes, vous assurez plusieurs semaines d'impression ultra-précise, sans effort. Quelques minutes de configuration suffisent pour compenser l'usure dans le temps : vos impressions restent exactes et votre flux de travail fluide.

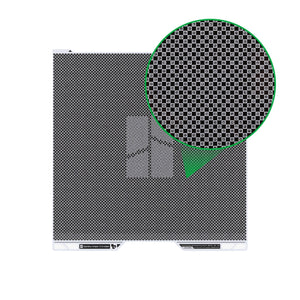

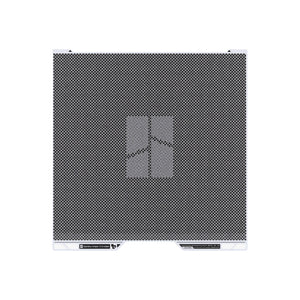

La plaque Vision Encoder se positionne directement sur le plateau chauffant de votre imprimante H2. Sa surface présente une matrice dense de marqueurs de codage que la caméra de la tête d'outil lit en temps réel pour ajuster les mouvements des axes XY avec une précision extrême.
📋 Caractéristiques Techniques
| Matériaux | Métal, plastique |
| Couleur | Noir, blanc |
| Précision de mouvement | Inférieure à 50 μm |
| Résolution de mesure optique | 5 μm |
| Nombre de marqueurs de codage | 10⁴ (matrice) |
| Temps de calibration | Environ 5 minutes |
| Dimensions du colis | 393 x 380 x 15 mm |
| Poids du colis | 0,73 kg |
📦 Contenu du Package
- Plaque Vision Encoder Bambu Lab (1 pièce)
🔗 Compatibilité
📝 Notes
Le Vision Encoder est uniquement destiné à la calibration de précision des mouvements et ne doit en aucun cas être utilisé comme plateau d'impression. Retirez-le et rangez-le correctement après chaque calibration.
Avant la calibration, retirez le film plastique transparent de protection présent sur la surface du Vision Encoder. Vérifiez que la caméra de la tête d'outil fonctionne correctement (lentille propre, sans erreur HMS), que le plateau chauffant est débarrassé de tout débris, et que la surface du Vision Encoder est propre avec ses motifs en grille bien visibles.
Assurez-vous que le plateau chauffant est à température ambiante avant de placer le Vision Encoder. Évitez de le positionner sur un plateau encore chaud pour prévenir toute erreur causée par la dilatation thermique.
Les caractéristiques de performance d'une machine évoluent inévitablement avec le temps (fluctuations de température ambiante, micro-déformations structurelles, relaxation des contraintes du châssis). Pour les applications nécessitant une haute précision, nous recommandons un protocole de calibration bihebdomadaire.
