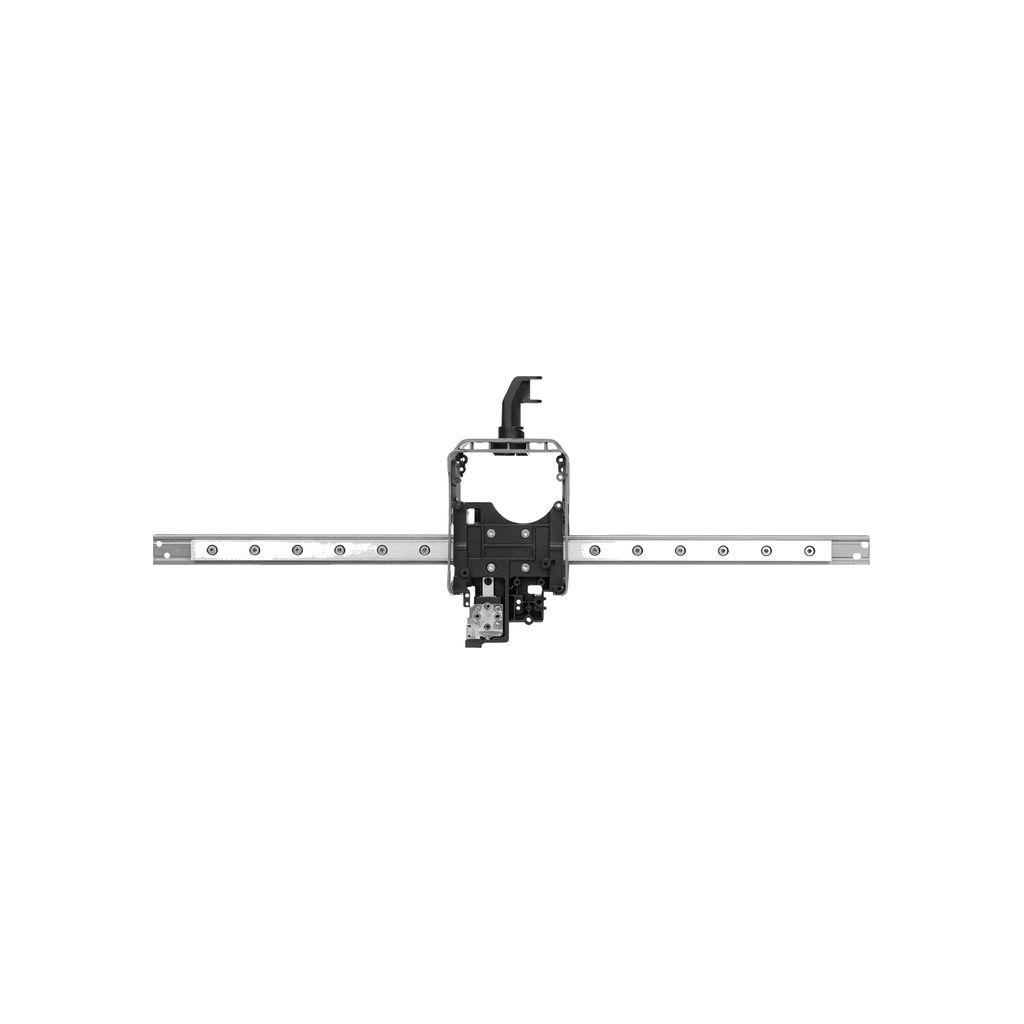

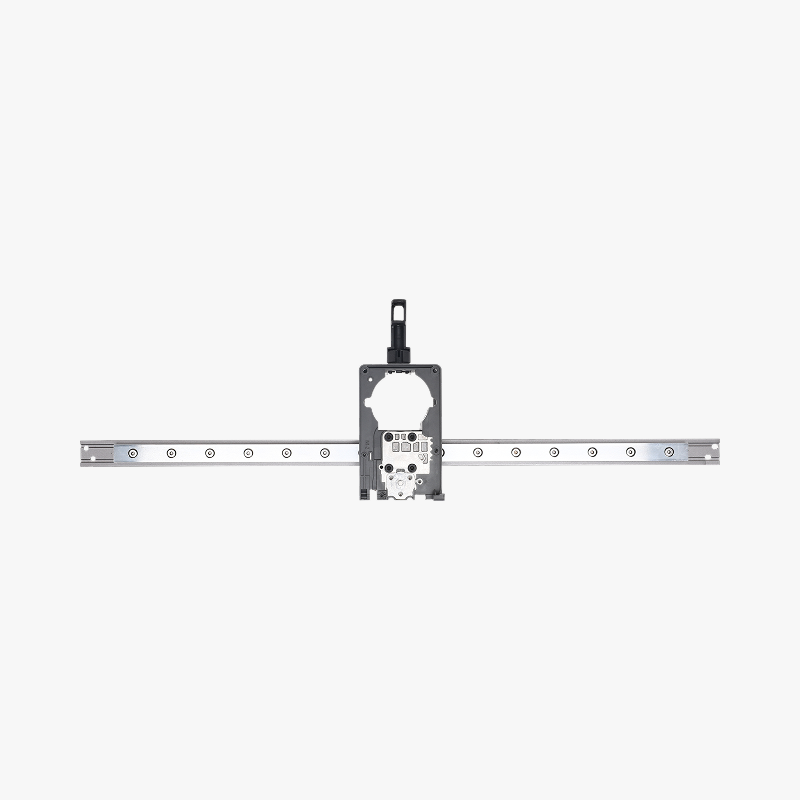

L'Assemblage de l'Axe X est une pièce de rechange officielle Bambu Lab conçue pour les imprimantes de la série H2. Il se compose du rail linéaire, du support de levage et du cadre central de la tête d'outil, et contrôle le mouvement de la tête d'outil le long de l'axe X.
Cette pièce garantit un déplacement fluide et précis de la tête d'impression, essentiel pour la qualité d'impression et la fiabilité à long terme de votre machine.
🔧 Fonctionnement
Mouvement de précision sur l'axe X
L'assemblage de l'axe X intègre un rail linéaire de haute qualité qui assure un guidage rigide et sans jeu de la tête d'outil. Le cadre central maintient fermement la tête d'impression tout en permettant un déplacement rapide et précis sur toute la largeur du plateau.
Le support de levage intégré participe au système de mouvement vertical de la tête d'outil, contribuant à la stabilité globale du mécanisme lors des impressions complexes et des changements de couche.
📋 Caractéristiques Techniques
| Type de pièce | Assemblage de l'axe X (rail linéaire, support de levage, cadre central tête d'outil) |
| Matériaux | Plastique, Métal |
| Couleur | Argent |
| Dimensions de l'emballage | 460 × 180 × 110 mm |
| Poids de l'emballage | 1,037 kg |
| Marque | Bambu Lab |
| Référence | FAC110 |
📦 Contenu du Package
- Pour H2D : Assemblage de l'Axe X ×1, Tournevis hexagonal ×1, Clé hexagonale H2.0 ×1, Vis M3-6 ×4, Vis BT2-5 ×2, Vis BT3-8 ×4, Vis M3-8 ×6
- Pour H2S : Tournevis ×1, Kit de vis
- Pour H2C : Assemblage de l'Axe X ×1, Clé hexagonale H2.0 (courte) ×1, Clé hexagonale H2.0 (longue) ×1, Vis M3x6 ×4, Vis BT2x5 ×2, Vis BT3x8 ×4, Vis M3x8 ×6
🔗 Compatibilité
📝 Notes
Avant l'installation, éteignez complètement l'imprimante et débranchez le câble d'alimentation. Le remplacement de l'assemblage de l'axe X nécessite de démonter partiellement la tête d'outil et le capot supérieur.
Conservez les vis d'origine si elles sont encore en bon état, ou utilisez les vis fournies dans le kit. Serrez les vis en croix pour assurer un alignement correct du rail linéaire.
Après l'installation, effectuez un homing complet et une calibration de l'axe X via le menu de l'imprimante pour garantir la précision du positionnement.
Le contenu du kit varie selon votre modèle d'imprimante (H2D, H2S ou H2C). Vérifiez la correspondance avec votre machine avant de commencer le montage.
