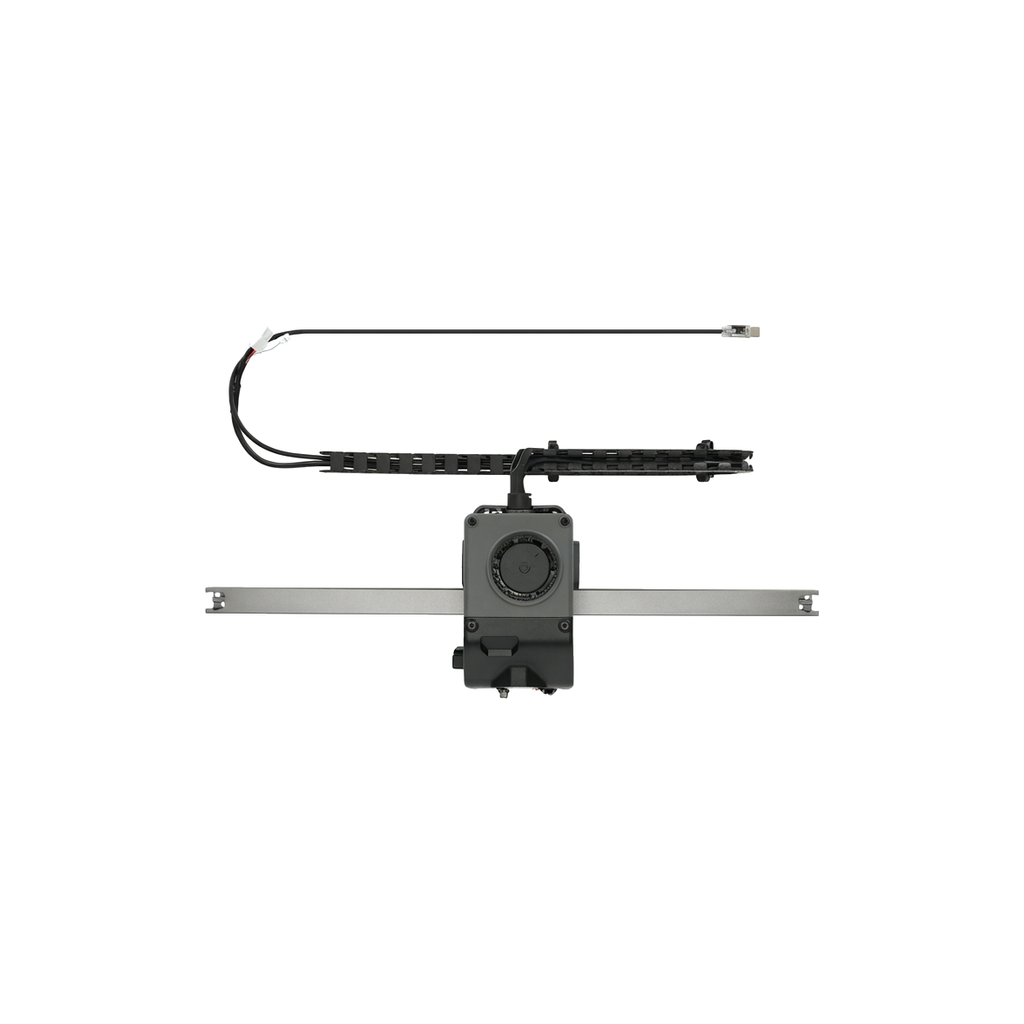

La tête d'outil avec assemblage de l'axe X est un composant essentiel de votre imprimante Bambu Lab H2D, H2S ou H2C. L'axe X assure le mouvement latéral de la tête d'outil, garantissant un positionnement précis le long de l'axe horizontal pour des impressions de haute qualité.
Cet assemblage complet inclut la tête d'outil pré-montée sur son rail linéaire, avec le faisceau de câbles et la chaîne porte-câbles déjà installés, pour un remplacement rapide et fiable.
🔧 Fonctionnement de l'assemblage
Mouvement de précision sur l'axe X
L'axe X d'une imprimante 3D permet le mouvement latéral, assurant le positionnement précis de la tête d'outil le long de l'axe horizontal. Le rail linéaire en aluminium argenté garantit une glisse fluide et sans jeu, essentielle pour la qualité d'impression.
L'assemblage de la tête d'outil est responsable de l'exécution des tâches de traitement spécifiques : extrusion du filament, chauffe de la buse et refroidissement de la pièce. La tête d'outil intègre le ventilateur de refroidissement, le bloc chauffant et la buse, le tout pré-câblé pour une installation simplifiée.
📋 Caractéristiques Techniques
| Matériaux | Plastique, Métal |
| Couleur | Noir, Argent |
| Dimensions de l'emballage | 445 × 270 × 180 mm |
| Poids de l'emballage | 2,05 kg |
📦 Contenu du Package
- Pour H2D : Tête d'outil H2D avec Assemblage de l'Axe X ×1, Vis M3-6×4, Vis BT3-8×6, Vis M3-8×4, Tournevis hexagonal ×1, Clé hexagonale H2.0 ×1
- Pour H2S : Tête d'outil avec Assemblage de l'Axe X ×1, Vis BT3-8×4, Huile lubrifiante ×1
- Pour H2C : Clé hexagonale H2.0 (longue) ×1, Clé hexagonale H2.0 (courte) ×1, Clé hexagonale H1.5 (courte) ×1, Vis M3×6 ×4, Vis BT3×5 ×1, Vis BT3×8 ×4, Vis M3×8 ×6, Huile lubrifiante ×1
🔗 Compatibilité
📝 Notes
Avant l'installation, mettez l'imprimante hors tension et débranchez le câble d'alimentation. Laissez refroidir la tête d'outil si l'imprimante a été utilisée récemment.
Appliquez l'huile lubrifiante fournie sur le rail linéaire de l'axe X après l'installation pour assurer un mouvement fluide et réduire l'usure.
Conservez les vis et outils non utilisés, ils pourront servir pour de futures maintenances. Le contenu exact varie selon votre modèle (H2D, H2S ou H2C), référez-vous à la liste ci-dessus.
